AI算力时代的热管理基石。2200W/mK极致导热,80亿美元散热市场,54%年复合增速。从散热材料到第四代终极半导体,恒通产融战略合作北京驰元佳庆科技,卡位万亿级产业赛道。

SECTOR 01 · 战略合作企业

北京驰元佳庆科技有限公司

国家高新技术企业。2023年布局功能性金刚石,2025年正式成立,总部北京。依托CVD、超精微加工、金属复合材料、P/N型金刚石四大核心技术,构建从装备自研到产品服务的垂直一体化IDM模式。致力于打造全球金刚石半导体材料领域的技术创新者和产业领跑者。

100%
供应链自主可控
1000台
CVD设备规划
1000万克拉
新疆基地年产能
3大
产学研研究中心
🏛

一体两翼,四轮驱动

一体:新疆乌恰生产基地,国内规划产量最大的功能性金刚石基地。
两翼:单晶金刚石 + 多晶金刚石基础产品。
四轮驱动:CVD培育技术、金刚石铜复合材料技术、工业光学窗口技术、PN型半导体技术。
四大赛道:5G通信芯片+算力芯片+工业窗口+金刚石半导体。

🏭

垂直一体化IDM模式

国内行业唯一的全产业链第四代半导体材料生产制造平台。定制化装备+独有化工艺+规模化弹性生产,供应链完全可控。集成技术路线可控+规模化弹性生产+客户深度绑定+资本化落地的稀缺组合。

🎯

愿景与使命

全球领先的功能性金刚石材料、产品和技术解决方案供应商。在算力信息技术和第四代半导体领域彰显极致效率,全面拥抱AI/半导体产业时代变革。经营战略:聚焦高端化、差异化、定制化发展路径。

🗺

全国产业布局

新疆乌恰:金刚石材料生产基地
北京:集团公司总部
江浙:金刚石半导体器件生产基地
深圳:销售中心+第四代半导体研究院
成都:电子科技大学研究中心
桂林:桂林电子科技大学研究中心

产品矩阵

四大核心产品线

💎

大尺寸单晶/多晶金刚石

覆盖工业级到半导体级,4英寸晶圆级产品。2.45GHz设备适配主流工艺,915MHz设备突破大尺寸沉积,腔体污染小、产品纯度高。适配半导体后道制程。

🔥

金刚石铜复合材料

融合金刚石2200W/mK导热+金属铜加工性,热导率突破800W/mK(纯铜2倍+),热膨胀系数可调至与芯片匹配。高功率器件散热理想材料。

🔭

高端光学窗口

唯一综合高透光性、耐热冲击性、化学腐蚀高耐久性材料。覆盖全光谱。军工机载/弹载/舰载红外搜索跟踪。全球市场2033年75亿美元,CAGR 34.45%。

P/N型半导体金刚石

MPCVD原位掺杂路线。P型已掌握,N型室温导电验证通过。Baliga优值是硅的8000倍+。规划2028年肖特基二极管、MOSFET器件产业化。

四大核心产品矩阵:单晶产品 · 多晶产品 · 金刚石铜 · 金刚石晶圆

核心装备与技术

MPCVD双路线 + 三大核心工艺

📡

2.45GHz MPCVD

主流成熟设备,工艺稳定、腔体污染小、纯度高。沉积面积3英寸,产品形态:片状/薄膜/块。

915MHz MPCVD

公司定制化开发。更大腔体、更高功率。沉积面积4英寸+,大幅降低半导体级金刚石成本。突破大尺寸等离子体稳定性控制行业难题。

🔬

金刚石铜复合三大工艺

界面工程:表面金属化+铜基体合金化搭建导热桥梁。
高填充密度:梯度粒径金刚石构建三维导热网络。
高致密融合:精准熔渗冷却+热等静压消除微米级孔隙。

🧬

P/N型半导体技术

MPCVD原位掺杂,工艺可控性强。P型成熟,N型室温导电验证通过。2028年实现肖特基二极管、MOSFET器件用金刚石材料产业化。

研发体系与技术团队

三大产学研中心 · 百项专利 · 顶尖团队

🎓

电子科技大学(成都)

方向:国防军工、光学窗口、半导体衬底与器件应用。面向全球500余家信息技术上市公司。

🎓

桂林电子科技大学(桂林)

方向:散热与热管理、光学窗口。联合桂林市政府支持。

🎓

南京大学深圳研究院

方向:深空探测窗口、国防军工、半导体衬底、散热沉片。设立第四代半导体金刚石产业研究院。

📋

5年100+专利规划

实用新型+发明专利100+项,其中发明30+项。构建全产业链发明体系。独立研究+联合研究模式攻克高端行业壁垒。

研发总监 曾一

日本千叶工业大学工学硕士
金刚石领域超8年
曾与日本ogura宝石合作B掺杂合成

工艺总监 柳祝平博士

中科院上海光机所博士
长春理工大学教授
富士康设备事业部研发副总
20+年材料研发经验

首席科学家 姚其容博士

荷兰特文特大学博士
香港科技大学教授
加州理工大学副教授
创立齐勇半导体

高级工程师 丁勇博士

中科院上海光机所博士
亚利桑那大学光学中心研究员
英特尔光通讯主任工程师
JDS光波导(硅谷)副总

运营管理

经验丰富的管理团队

总经理 方杰

20余年大型企业运营管理经验
十大军工集团销售渠道资源

投融资总监 李强博士

四川大学企业管理博士
14年资本市场股权融资经验
完成5项央企/上市公司管理咨询
熟悉国内IPO流程和规则

董事长助理 李曦

首都经贸大学金融学硕士
清华-澳国立管理学硕士
14年金融从业经验
曾任华融信托、山东信托

销售总监 陈默

15年半导体销售经验

产业政策

十五五核心基石 · 中美日技术博弈

🇨🇳

国内政策全链条覆盖

2018年:纳入战略性新兴产业
2024年:新材料中试指南列入关键共性技术
2026十五五:金刚石确立为新质生产力核心基石、战略性新兴支柱产业,明确推动超宽禁带半导体产业化。

🛡

国际技术封锁与反制

2022:美日将金刚石半导体技术纳入出口管制。
2024-25:中国对MPCVD设备、金刚石窗口材料列入出口管制,28家美实体列入管控名单。

🌍

全球产业竞赛

美国《芯片法案》、欧盟《芯片法案2.0》、日本《战略贸易和投资协议》相继出台。自主可控已成产业链安全核心命题。

竞争格局

国际对标 · 驰元佳庆差异化壁垒

GB Element Six

英国 · 伦敦上市
工业人造金刚石和超硬材料
国际龙头,对华出口受限

US DiamFoundry

美国 · 未上市
工业金刚石芯片(AI/散热)+珠宝
地缘管制,定制响应弱

JP Orbray

日本 · 未上市
金刚石半导体、精密电机
光通信部件、精密宝石
交付周期长

FR Dima Fab

法国 · 未上市
金刚石半导体研发产业化
高功率电子(EV/航空航天)

国内对标企业

中兵红箭 SZ000519 | 力量钻石 SZ301071
四方达 SZ300179 | 沃尔德 SH688028
国内企业多聚焦传统切割/培育钻石,驰元佳庆卡位半导体级高附加值领域。

驰元佳庆核心优势

定制化装备+独有化工艺+规模化弹性生产IDM模式。供应链100%可控。技术路线可控+客户深度绑定+资本化落地,规模生产+资本市场互相促进。

金刚石产业链全景图:上游原料→中游加工(驰元佳庆所在位置)→下游应用领域

市场分析

三大核心赛道:散热 · 光学 · 半导体

散热系统已从性能优化选项升级为核心战略制约。全球算力2024年2380EFlops→2030年56000EFlops。芯片热流密度300-800→800-1500W/cm²,传统散热全面触顶。

🔥

散热沉片 — 最具爆发力

全球市场:2025年2亿→2033年80亿美元,CAGR 54.17%

实测数据(Akash System):

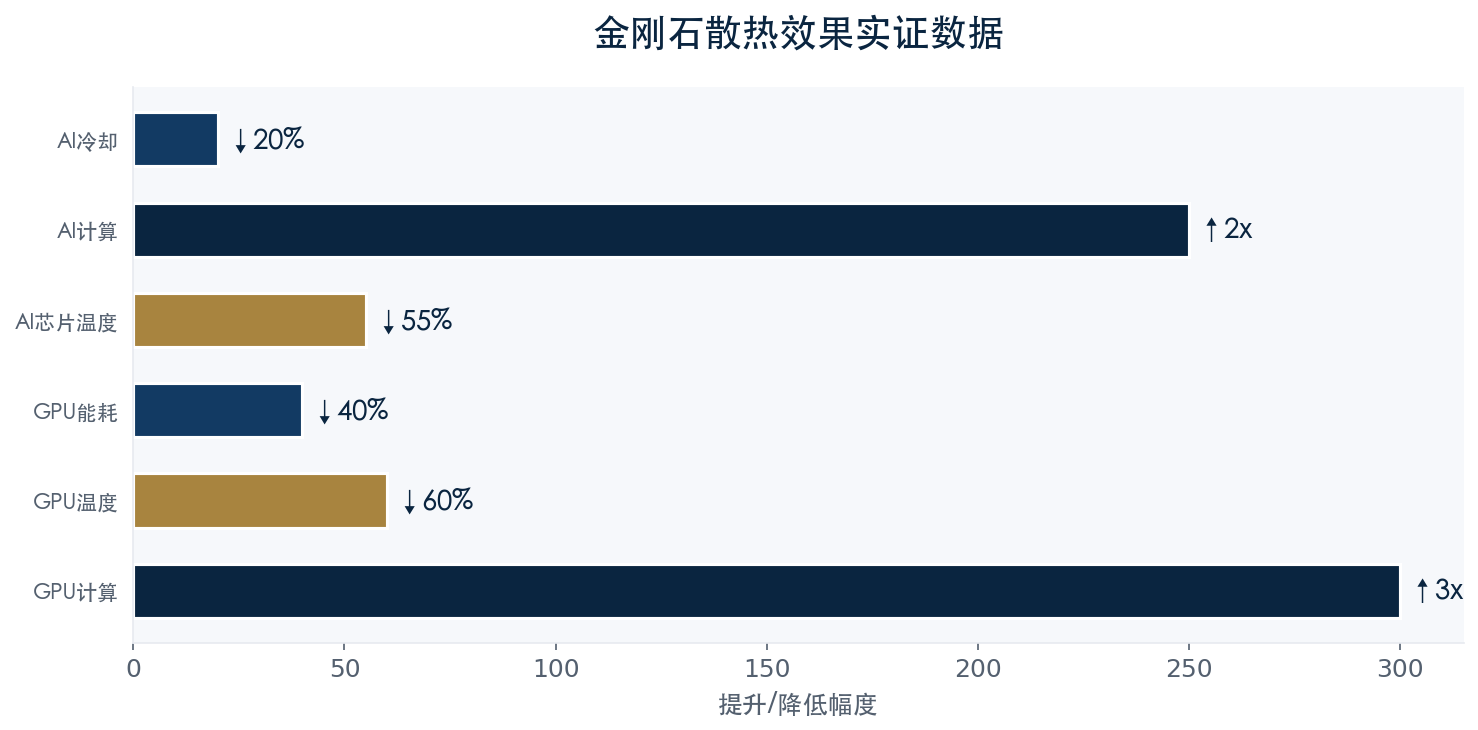

GPU温度降低60%,计算提升2-4倍,能耗降低40%
AI芯片温度降低55%,计算提升2-3倍
GaN-SiC 77.91℃→金刚石衬底 40.75℃(Si衬底189℃)

🔭

光学窗口 — 最快变现

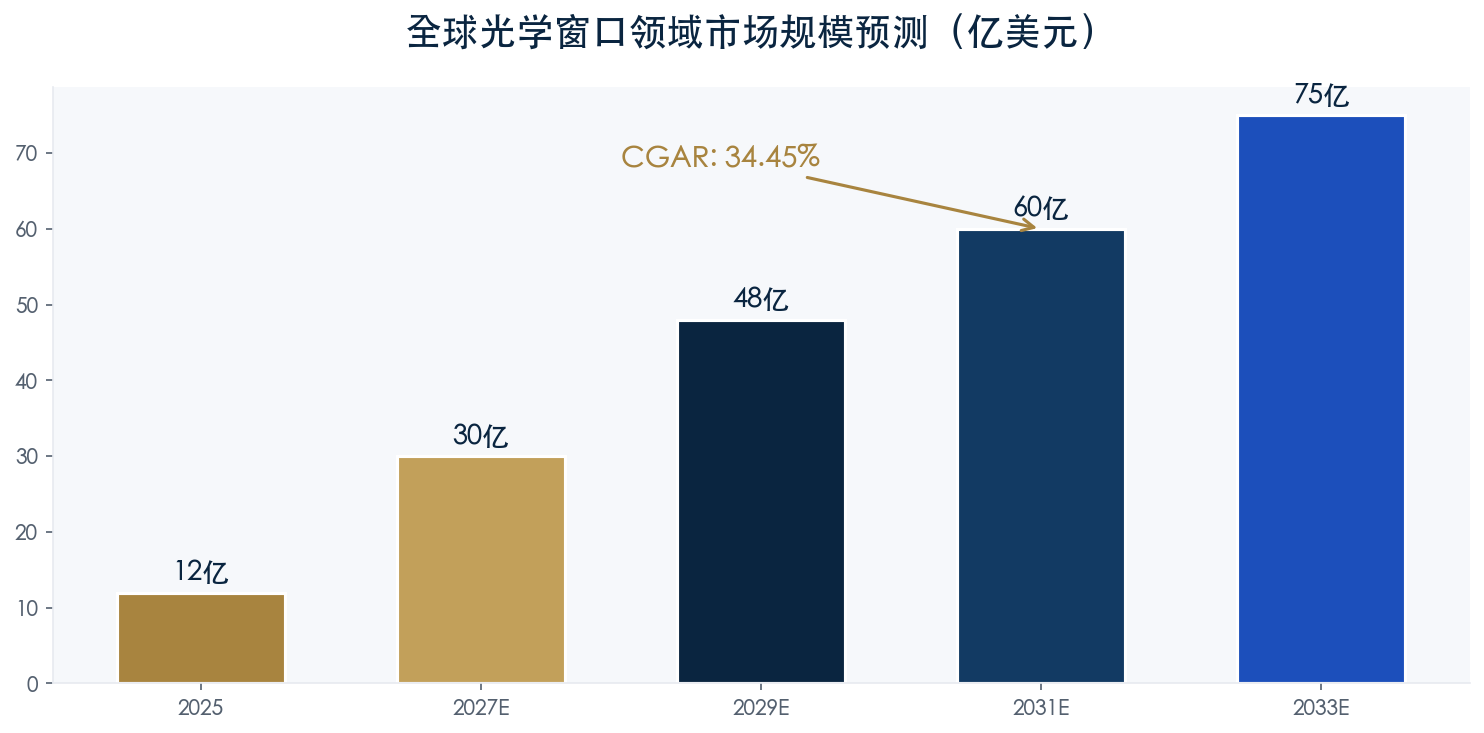

全球市场:2025年12亿→2033年75亿美元,CAGR 34.45%

覆盖全光谱:γ→X→紫外→可见→红外→太赫兹→微波
军工应用:机载/弹载/舰载红外搜索跟踪、高功率微波武器、高能激光武器

第四代半导体 — 终极赛道

全球SiC衬底:2021年5.8亿→2029年48亿美元
金刚石参数:禁带5.45eV、击穿电场100、热导率2200W/mK、Baliga优值>8000(Si为1)
全球金刚石衬底市场规模将达5000亿元级

散热技术四代演进:第1代热管→第2代均温板→第3代三维两相均温→第4代金刚石散热

GaN器件热成像对比:Si衬底189.41℃→SiC衬底77.91℃→金刚石衬底40.75℃。功率处理能力提升至少3倍

材料性能对比

金刚石 vs 主流半导体材料

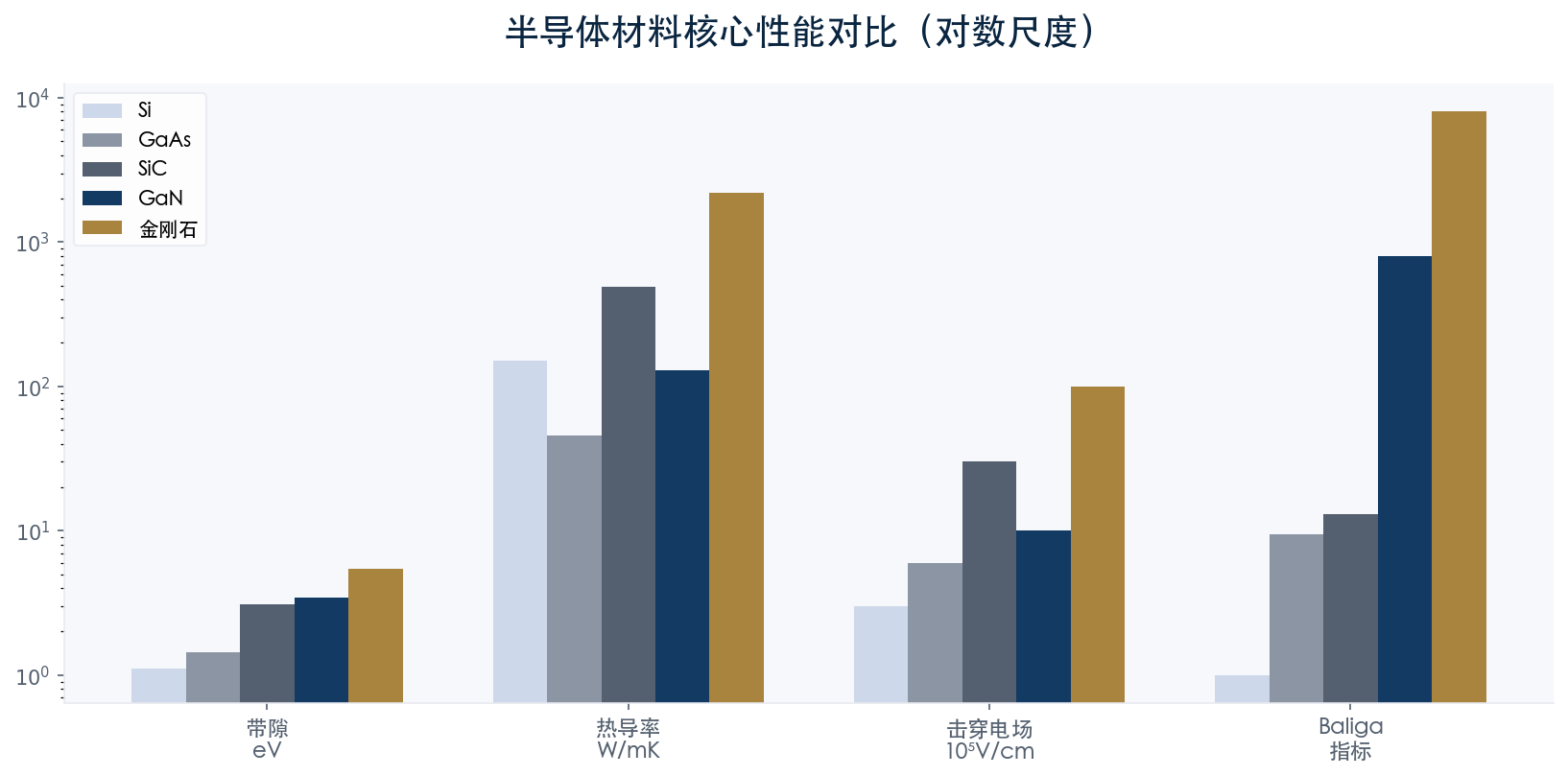

半导体材料综合性能对比:气泡面积代表热导率,金刚石在禁带宽度、击穿电场、热导率全面碾压

金刚石参数对比雷达图 + Baliga性能指标(金刚石>8000,Si=1,GaAs=9.5,SiC=13.1,GaN>800)

前沿市场

核反应堆 · 深空探测 · 量子计算

核反应堆与核聚变

100Gy/s辐射剂量率保持线性响应,300℃+堆芯稳定工作。中国工程物理研究院神光III装置采用纳米金刚石膜探测器,信噪比提升10倍。

🚀

深空探测

NASA毅力号火星车搭载金刚石基粒子传感器,-270℃至120℃极端温差及强辐射环境下保持高能量分辨率与长期稳定性。

🔮

量子计算与量子通信

NV色心是量子比特理想载体,含6个电子,卓越量子相干性和稳定性。已实现量子互联突破。代表:国仪量子、美国幽灵低语项目。

🛢

极端勘探

掺硼金刚石传感器250℃、150MPa超临界CO2环境工作。沙特阿美、壳牌已应用。高温高压强腐蚀场景不可替代。

市场战略

基础赛道守正 + 新增赛道出奇

基础赛道 · 长坡厚雪

主攻超算/智算中心散热沉片、高端工业光学窗口、功率半导体散热。聚焦单晶,突破6英寸单晶及8英寸多晶制备/切割/抛光。适度成本高质量+规模化占领,利润率高。

新增赛道 · 抢占制高点

攻坚第四代半导体衬底、量子通信量子芯片、极端环境光学应用。十年内爆发场景,利润率极高。占领下一代技术标准制高点。

驰元佳庆全国产业布局:新疆乌恰基地·北京总部·江浙半导体基地·深圳/成都/桂林研发中心

客户与销售

核心客户资源 · 深度绑定

军工与国防

CETC 中电科第五十五/十三/十四/二十三研究所
西南技术物理研究所 209所/208所
中国兵器工业集团有限公司

航天与民用

HISILICON 海思(华为)半导体
COSIC 第二研究院(航天科工)
COSIC 第三研究院(航天科工)
COSIC 空间技术研究院(航天科技)
inspur 浪潮
3家头部上市公司验证中

视频展示

金刚石散热 · 技术演示

恒通投资逻辑

产业+资本双轮驱动

驰元佳庆于2023年开始布局功能性金刚石,2025年正式成立,精准踩中国家十五五规划对金刚石产业的战略定位——新质生产力核心基石、战略性新兴支柱产业。

产业机遇:AI算力中心散热、半导体芯片散热、工业窗口、航空航天催生爆发性需求。全球金刚石散热54%CAGR、光学窗口34%CAGR、第四代半导体万亿级远景。

技术壁垒:团队来自中科院半导体所、华为、台达等,多数10年+研发量产经验。三大985高校产学研中心加持。装备+工艺+规模化三重护城河。

客户验证:已进入中电科多所、兵工集团、华为海思、航天科工/科技、浪潮等核心客户验证,2026年批量交付。3家头部上市公司同步测试。

短期:散热+光学2026批量交付。中期:IDM全面替代进口。长期:沿热沉→衬底→PN型半导体卡位第四代终极半导体。恒通提供产能资金+下游对接+资本化辅导,共享AI时代增长红利。
